대용량 카트리지 필터 하우징
카트리지 필터 하우징 대용량 카트리지 필터 하우징 백필터 하우징 바스켓 필터 하우징 카트리지 1M1 필터 하우징 카트리지 1M2 필터 하우징
대용량 카트리지 필터하우징
기존 사출 하우징의 컵 회전 체결방식에서 링너트 회전 체결방식으로 변경
필터 장착을 KS 규격에 맞춤으로 이물질이 넘어 가는걸 최소화
하우징 오링이 항상 고정되므로 LEAK 발생률 저하
하우징 바디 두께 상승에 따라 기존 사출 하우징 보다 더 높은 압력에서 사용가능
내부 장착 CORE 외경을 키움으로써 필터 움직임을 최소화
흡입 토출이 유니온 타입이므로 밸브 소켓 타입보다 배관거리 축소
MATERIAL & DIMENSION
CAP : POLYPROPYLENE (BLUE)
CUP : ABS(투명),PP(불투명)
O-RING : ABS - I.D Φ88.27 X 5.34T E.P.D.M(AN341) PP - I.D Φ87 X 7T E.P.D.M
RING NUT : P.P(BLUE), ABS(YELLOW)
DESIGN PRESS : 0.7 MPA
Design Temp : 40°C (ABS)/ 60°C (PP)
좌/우 스크롤

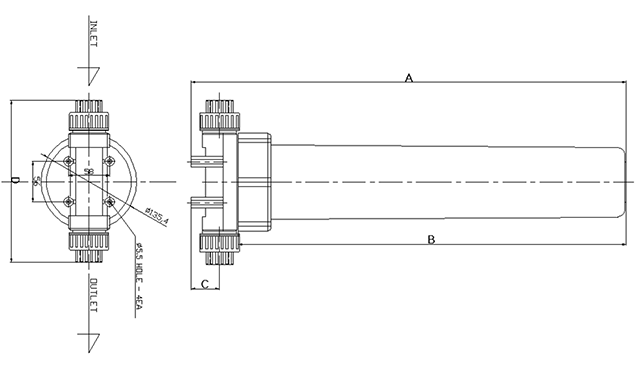

MODEL DIMENSION (mm) REMARK
A B C D
JSFH-1M2-ABS-20A 597 520 39 225 투명
JSFH-1M2-PP-20A 597 520 39 225 불투명
JSFH-1M2-ABS-25A 597 520 44 230 투명
JSFH-1M2-PP-25A 597 520 44 230 불투명
PRODUCT PARTS
FLOOR PLAN
